Toyota Corolla: Recambio de las bombillas de los faros

Luces de cruce

1. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

2. Presione el desbloqueo del conector y extraiga la bombilla.

3. Cambie la bombilla del faro, e instale la base de la bombilla.

   Alinee las 3 lengüetas de la bombilla de luz con la montura e inserte.

4. Gire y asegure la base de la bombilla.

   Mueva la base de la bombilla suavemente para verificar que no está floja, encienda los faros una vez y visualmente confirme que no se filtre la luz por el montaje.

Luces de carretera

1. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

2. Presione el desbloqueo del conector y extraiga la bombilla.

3. Cambie la bombilla del faro, e instale la base de la bombilla.

   Alinee las 3 lengüetas de la bombilla de luz con la montura e inserte.

4. Gire y asegure la base de la bombilla.

   Mueva la base de la bombilla suavemente para verificar que no está floja, encienda los faros una vez y visualmente confirme que no se filtre la luz por el montaje.

Luz antiniebla delantera (si está instalado)

1. Quite los pernos y el retenedor del protector del guardabarros.

2. Retire el protector del guardabarros.

3. Desenchufe el conector mientras lo desbloquea.

4. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

5. Instale una nueva bombilla.

   Alinee las 3 lengüetas de la bombilla de luz con la montura e inserte.

   Gire hacia la derecha y asegure la base de la bombilla.

6. Instale el conector.

   Agite suavemente el conector para verificar que no está flojo, encienda las luces antiniebla delanteras una vez, y confirme visualmente que no se filtre la luz por el montaje.

7. Cuando instale el revestimiento del guardabarros, instale realizando 2 y 1 en el sentido inverso.

   Asegúrese de que el protector del guardabarros está colocado en el interior de la defensa.

Luces de posición delanteras (tipo de bombilla) (si están instaladas)

1. Gire la base de la bombilla hacia la izquierda.

2. Quite la bombilla.
3. Cuando realice la instalación, proceda en el orden inverso.

Luz del intermitente delantero

1. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

2. Quite la bombilla del faro.
3. Cuando realice la instalación, proceda en el orden inverso.

Luz de freno/de posición trasera y luz de los intermitentes traseros

1. Abra la tapa del maletero y retire los retenedores.

   Para evitar que se dañe el vehículo, cubra la punta del destornillador con un paño.

2. Retire parcialmente la cubierta de guarnición del equipaje.

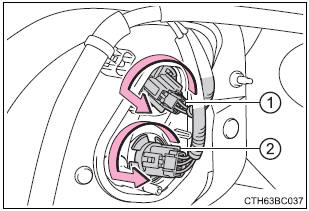

3. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

1. Luz de los intermitentes traseros
2. Luz de freno/de posición trasera

4. Quite la bombilla del faro.

1. Luz de los intermitentes traseros
2. Luz de freno/de posición trasera

5. Cuando realice la instalación, proceda en el orden inverso.

Luz antiniebla trasera (si está instalado), luz de posición trasera y luz de marcha atrás

1. Abra la tapa del maletero y retire el retenedor. A continuación, retire parcialmente la cubierta del maletero.

   Para evitar que se dañe el vehículo, cubra la punta del destornillador con un paño.

2. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

1. Luz de posición trasera
2. Luz antiniebla trasera
3. Luz de marcha atrás

3. Quite la bombilla del faro.

1. Luz de posición trasera
2. Luz antiniebla trasera
3. Luz de marcha atrás

4. Cuando realice la instalación, proceda en el orden inverso.

Luz de la matrícula

1. Quite la lente.

   Introduzca un destornillador del tamaño adecuado en el orificio de la lente, y retírela como se muestra en la ilustración.

   Para evitar daños en el vehículo, envuelva el destornillador con cinta adhesiva.

2. Quite la bombilla del faro.
3. Cuando realice la instalación, proceda en el orden inverso.

Luz del intermitente lateral

1. Quite la cubierta.

   Inserte un destornillador de cabeza plana y deslícelo a lo largo de la luz del intermitente lateral.

   Para evitar que se dañe el vehículo, envuelva el destornillador de cabeza plana en cinta aislante o adhesiva.

2. Presione en los 2 clips y retire la luz del intermitente lateral de la carcasa de la visera.

3. Retire el casquillo de la carcasa de la luz del intermitente lateral.

4. Retire la bombilla.

5. Cambie la bombilla e instale el casquillo en la carcasa de la luz del intermitente lateral.

   Alinee las ranuras del casquillo a la carcasa de la luz del intermitente lateral.

6. Con el mazo de cables pasando a través de la parte inferior de la luz del intermitente lateral, instálela en la carcasa del visor.

7. Alinee las 6 pestañas e instale la tapa.

   Después de escuchar un clic, confirme que se ha asegurado la tapa.

Remplazo de las siguientes bombillas

Si alguna de las luces que se enumeran a continuación se ha fundido, lleve el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que la reemplacen.

•  Luces de posición delanteras (tipo LED)/luces de marcha diurna (si están instaladas)
•  Luz de freno en posición alta

Bombillas de los faros LED

La luz de freno en posición alta y las luces de posición delanteras (tipo LED)/luces de conducción diurna tiempo constan de varios LED. Si alguno de los LED se funde, lleve su vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que le cambien la luz.

Condensación en el interior de las lentes

La condensación temporal en el interior de las lentes de los faros no indica un funcionamiento incorrecto.

Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro profesional con la cualificación y el equipo necesarios, si desea más información en las siguientes situaciones:

•  Se han formado grandes gotas de agua en el interior de las lentes.
•  Se ha introducido agua en el interior del faro.
