Toyota Corolla: Ubicación de la antena y rango efectivo

Ubicación de la antena

1. Antenas fuera del habitáculo
2. Antenas dentro del habitáculo
3. Antena dentro del maletero
4. Antena fuera del maletero

Rango efectivo (áreas en las que la llave electrónica puede ser detectada)

Al bloquear o desbloquear las puertas
El sistema puede ser accionado siempre que la llave electrónica esté a 0,7 m (2,3 pies) de distancia de cualquiera de las manillas exteriores de las puertas delanteras.

(Sólo funcionan las puertas que detectan la llave.) Cuando arranque el motor o cambie los modos del interruptor del motor
El sistema funciona siempre y cuando la llave electrónica esté en el interior del vehículo.

Cuando desbloquee el maletero
El sistema puede ser accionado siempre que la llave electrónica esté a 0,7 m (2,3 pies) del botón de desbloqueo del maletero.

Si la puerta no se puede bloquear mediante el sensor de bloqueo de la parte superior de la manilla de la puerta

Si la puerta no se bloquea incluso al tocar el área superior del sensor, intente usar la palma de su mano para tocar el sensor de bloqueo

Alarmas e indicadores de aviso

• Vehículos sin visualizador de información múltiple
  Para evitar el robo del vehículo y accidentes imprevisibles resultantes de un funcionamiento erróneo, se utiliza una combinación de alarmas exteriores e interiores, así como luces de aviso. Tome las medidas adecuadas según la luz de aviso que se encienda.
• Vehículos con visualizador de información múltiple
  Para evitar el robo del vehículo y los accidentes provocados por un mal funcionamiento, se utiliza una combinación de alarmas exteriores e interiores, además de los mensajes de advertencia que aparecen en el visualizador de información múltiple.

  Tome las medidas apropiadas en respuesta a los mensajes de advertencia que aparezcan en el visualizador de información múltiple.  En la tabla siguiente se describen circunstancias y procedimientos de corrección cuando sólo suenan alarmas.

*1: Vehículos sin visualizador de información múltiple
*2: Vehículos con Multidrive

Función de ahorro de batería

La función de ahorro de batería se activará para evitar que la pila de la llave electrónica y la batería del vehículo se descarguen mientras el vehículo no se ponga en marcha durante un largo periodo.

•  El sistema de llave inteligente podría tardar en desbloquear las puertas en las siguientes situaciones.

•  Se ha dejado la llave electrónica en un radio de aproximadamente 2 m (6 pies) de distancia fuera del vehículo durante 10 minutos o más.
•  El sistema de llave inteligente no ha sido utilizado durante 5 días o más.

•  Si el sistema de llave inteligente no ha sido utilizado en 14 días o más, ninguna de las puertas podrá desbloquearse, a excepción de la puerta del conductor. En tal caso, tire de la manilla de la puerta del conductor o utilice el control remoto inalámbrico o la llave mecánica para desbloquear las puertas.

Función de ahorro de la pila de la llave electrónica

Si está activado el modo de ahorro de la pila, se reduce el consumo de la pila evitando que la llave electrónica reciba ondas de radio.

Pulse dos veces mientras mantiene pulsado . Confirme que el indicador de la llave electrónica parpadea 4 veces.

Mientras el modo de ahorro de la pila esté activado, el sistema de llave inteligente no puede utilizarse. Para cancelar esta función, pulse uno de los botones de la llave electrónica.

Circunstancias que afectan al funcionamiento

El sistema de llave inteligente utiliza ondas de radio de corto alcance. En las siguientes situaciones, puede verse afectada la comunicación entre la llave electrónica y el vehículo, lo que impedirá el correcto funcionamiento del sistema de llave inteligente, el control remoto inalámbrico y el sistema de inmovilización.

(Modos de solucionarlo: )

•  Cuando se agota la pila de la llave electrónica
•  Cerca de una torre de TV, planta eléctrica, gasolinera, emisora de radio, pantalla gigante, aeropuerto u otra instalación que genere ondas de radio potentes o ruido eléctrico
•  Cuando lleve consigo una radio portátil, un teléfono móvil u otro dispositivo de comunicación inalámbrico
•  Cuando la llave electrónica está en contacto o queda cubierta por los siguientes objetos metálicos

•  Tarjetas envueltas en papel de aluminio
•  Cajetillas de cigarrillos recubiertas de papel de aluminio en el interior
•  Carteras o bolsas metálicas
•  Monedas
•  Calentadores de manos metálicos
•  Soportes de almacenamiento como discos CD y DVD

•  Cuando se utilicen otra llaves inalámbricas (que emitan ondas de radio) en las proximidades
•  Al llevar la llave electrónica junto con los siguientes dispositivos que emiten ondas de radio

•  La llave electrónica de otro vehículo o una llave inalámbrica que emita ondas de radio
•  Ordenadores personales o asistentes digitales personales (PDA)
•  Reproductores de audio digital
•  Consolas de juegos portátiles

•  Si el tinte de la ventanilla tiene cierto contenido metálico o hay objetos metálicos colocados en la luna trasera
•  Cuando la llave electrónica está situada cerca de un cargador de batería o de dispositivos electrónicos

Nota para la función de entrada

•  Aunque la llave electrónica esté dentro del rango efectivo (áreas de detección), el sistema podría no funcionar correctamente en los siguientes casos:

•  La llave electrónica está demasiado cerca de la ventanilla o la manilla de la puerta exterior, cerca del suelo, o en un lugar elevado cuando las puertas están bloqueadas o desbloqueadas.
•  La llave electrónica está cerca del suelo o en un lugar en alto, o demasiado cerca del centro del parachoques trasero cuando el maletero está abierto.
•  La llave electrónica está en el tablero de instrumentos, en la bandeja para paquetes trasera o el suelo, en los portaobjetos de la puerta o en la guantera, cuando se enciende el motor o cuando se cambian los modos del interruptor del motor.

•  No deje la llave electrónica sobre la parte superior del tablero de instrumentos ni cerca de los portaobjetos de la puerta al salir del vehículo. Según las condiciones de recepción de la onda de radio, la antena fuera del habitáculo podría detectarla y la puerta se bloquearía desde el exterior, lo que podría provocar que la llave electrónica se quedase en el interior del vehículo.
•  Siempre y cuando la llave electrónica esté dentro del rango efectivo, cualquier persona podrá bloquear o desbloquear las puertas. Sin embargo, sólo las puertas que detectan la llave electrónica pueden utilizarse para desbloquear el vehículo.
•  Incluso si la llave electrónica no está dentro del vehículo, se podría arrancar el motor si la llave electrónica está cerca de la ventana.
•  Las puertas se pueden desbloquear o bloquear si se descarga gran cantidad de agua sobre la manilla de la puerta, por ejemplo, en caso de lluvia o en un túnel de lavado, si la llave electrónica se encuentra dentro de su radio de alcance. (Las puertas se bloquearán de forma automática transcurridos unos 30 segundos si no se abren ni se cierran las puertas.)
•  Si utiliza el control remoto inalámbrico para bloquear las puertas cuando la llave electrónica se encuentra cerca del vehículo, existe la posibilidad de que la puerta no se desbloquee con la función de entrada. (Utilice el control remoto inalámbrico para desbloquear las puertas.)

Nota sobre el bloqueo de las puertas

•  Si se pulsa el sensor de bloqueo de la puerta llevando guantes, puede que se retrase o no se produzca la acción de bloqueo. Quítese los guantes y toque el sensor de bloqueo nuevamente.
•  Cuando se lleva a cabo el procedimiento de bloqueo con el sensor de bloqueo, las señales de reconocimiento se mostrarán hasta dos veces consecutivas. Después, no volverá a mostrarse ninguna señal de reconocimiento.
•  Si la manilla de la puerta se moja mientras la llave electrónica está dentro del rango efectivo, la puerta puede bloquearse y desbloquearse repetidamente. En este caso, siga los procedimientos de corrección siguientes para lavar el vehículo:

•  Deje la llave electrónica a 2 m (6 pies) de distancia o más del vehículo. (Asegúrese de que no le roben la llave.)
•  Ponga la llave electrónica en el modo de ahorro de la pila para desactivar el sistema de llave inteligente.

•  Vehículos sin visualizador de información múltiple: Si la llave electrónica se encuentra en el interior del vehículo y se moja una manilla de la puerta durante el lavado del coche, se emitirá un indicador acústico en el exterior del vehículo. Para apagar la alarma, bloquee todas las puertas.
•  Vehículos con visualizador de información múltiple: Si la llave electrónica está dentro del vehículo y se moja la manilla de una puerta durante el lavado del vehículo, puede aparecer un mensaje en el visualizador de información múltiple y sonará un indicador acústico fuera del vehículo. Para apagar la alarma, bloquee todas las puertas.
•  El sensor de bloqueo podría no funcionar correctamente si entra en contacto con hielo, nieve, barro, etc. Limpie el sensor de bloqueo e intente accionarlo de nuevo.
•  Al accionar la manilla de la puerta, es posible que las uñas rocen la puerta. Tenga cuidado de no hacerse daño en las uñas o de rayar la superficie de la puerta.

Nota sobre la función de desbloqueo

•  Una aproximación repentina dentro del rango efectivo o a la manilla de la puerta podría evitar que las puertas se desbloqueasen. En tal caso, vuelva a colocar la manilla de la puerta en su posición original y revise el desbloqueo de las puertas antes de volver a tirar de la manilla de la puerta otra vez.
•  Si sujeta la manilla de la puerta con guantes, es posible que la puerta no se desbloquee.
•  Si la manilla de la puerta se moja mientras la llave electrónica está dentro del rango efectivo, la puerta puede bloquearse y desbloquearse repetidamente. En este caso, siga los procedimientos de corrección siguientes para lavar el vehículo:

•  Deje la llave electrónica a 2 m (6 pies) de distancia o más del vehículo. (Asegúrese de que no le roben la llave.)
•  Ponga la llave electrónica en el modo de ahorro de la pila para desactivar el sistema de llave inteligente.

•  Si hay otra llave electrónica en el área de detección, el desbloqueo de las puertas podría tardar un poco más tras accionar la manilla de la puerta.
•  Al accionar la manilla de la puerta, es posible que las uñas rocen la puerta. Tenga cuidado de no hacerse daño en las uñas o de rayar la superficie de la puerta.

Cuando no conduzca el vehículo durante períodos prolongados

•  Para evitar el robo del vehículo, no deje la llave electrónica en un radio de 2 m (6 pies) del vehículo.
•  El sistema de llave inteligente se puede desactivar con anticipación.

Para utilizar el sistema correctamente

Asegúrese de llevar la llave electrónica cuando utilice el sistema. No acerque demasiado la llave electrónica al vehículo al accionar el sistema desde el exterior del vehículo.

Dependiendo de la posición y de la forma de sujetar la llave electrónica, es posible que la llave no se detecte correctamente y que el sistema no funcione correctamente.

(Es posible que la alarma se active por accidente o que la función de prevención de bloqueo de la puerta no funcione.)

Si el sistema de llave inteligente no funciona correctamente

•  Bloqueo y desbloqueo de las puertas: Utilice la llave mecánica.
•  Arranque del motor:

Descarga de la pila de la llave electrónica

•  La duración normal de la pila es de 1 a 2 años.
•  Si el nivel de la batería disminuye, sonará una alarma en el habitáculo cuando se pare el motor. (, 530)
•  Dado que la llave electrónica siempre recibe ondas de radio, la pila se descargará aunque no se utilice la llave electrónica. Los síntomas siguientes indican que la pila de la llave electrónica puede estar agotada. Cambie la pila cuando sea necesario.



•  El sistema de llave inteligente o el control remoto inalámbrico no funcionan.
•  El área de detección se reduce.
•  El indicador LED de la llave no se enciende.

•  Para evitar daños severos, no deje la llave electrónica a 1 m (3 pies) de distancia de los siguientes aparatos eléctricos los cuales producen un campo magnético:

•  Televisores
•  Ordenadores personales
•  Teléfonos móviles, inalámbricos y cargadores de pilas
•  Recarga de teléfonos móviles o teléfonos inalámbricos
•  Lámparas de mesa
•  Cocinas de inducción

Si la pila de la llave electrónica se descarga por completo

Personalización

Es posible modificar los ajustes (por ejemplo, el sistema de llave inteligente).

(Características personalizables: )

Si el sistema de llave inteligente se ha desactivado en un ajuste personalizado

•  Bloqueo y desbloqueo de las puertas: Utilice el control remoto inalámbrico o la llave mecánica.
•  Arranque del motor y cambio de los modos del interruptor del motor:
•  Parada del motor

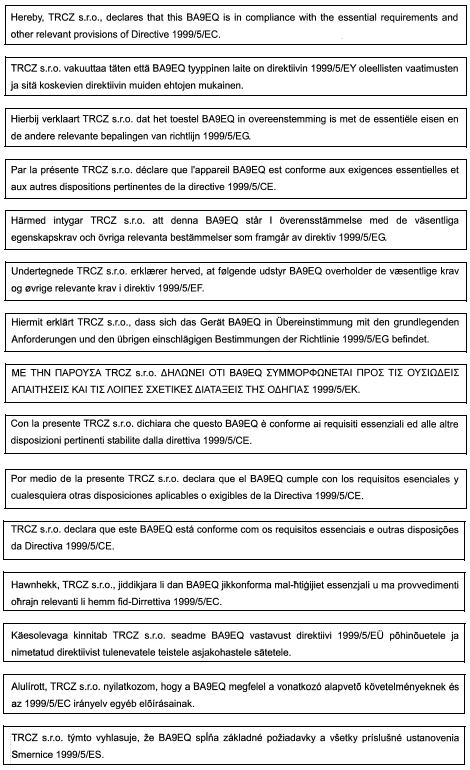

Certificación del sistema de llave inteligente
