Toyota Corolla: Comprobación y recambio de fusibles

Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y cambie los fusibles si es necesario.

1. Desconecte el interruptor del motor.
2. Abra la tapa de la caja de fusibles.

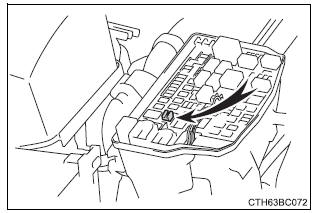

• Compartimiento del motor

Presione la lengüeta hacia dentro y levante la tapa

• Tablero de instrumentos del lado del conductor (vehículos con dirección a la izquierda)

Debajo del tablero de instrumentos inferior: Quite la tapa.

Detrás de la caja auxiliar:

1. Abra la caja auxiliar. Empuje hacia dentro los costados de la caja auxiliar para desenganchar los agarres superiores.
2. Saque la caja auxiliar y desenganche de los agarres inferiores.

• Tablero de instrumentos del lado del pasajero (vehículos con dirección a la derecha)

Debajo del tablero de instrumentos inferior: Retire la cubierta y la tapa.

Detrás de la guantera:

1. Abra la guantera. Extraiga el amortiguador.
2. Empuje hacia dentro los costados de la guantera para desenganchar los agarres superiores.

   A continuación, saque la guantera y desenganche los agarres inferiores

3. Extraiga el fusible con la herramienta extractora.

   Solo se pueden retirar los fusibles de tipo A utilizando la herramienta extractora.

4. Verifique si el fusible se ha fundido.

1. Fusible normal
2. Fusible fundido

Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.

• Tipo A

• Tipo B

• Tipo C

Después de cambiar un fusible

•  Si después de cambiar el fusible siguen sin encenderse las luces, es posible que tenga que cambiar la bombilla.
•  Si el fusible cambiado se vuelve a fundir, acuda a un concesionario Toyota autorizado, a cualquier taller o a otro profesional con la cualificación y el equipo necesarios, para que revisen el vehículo.

En caso de sobrecarga en un circuito

Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.
