Hyundai Elantra: Cambio de la bombilla de faros, de la luz de estacionamiento, del intermitente, indicador lateral, de la luz antiniebla delantera

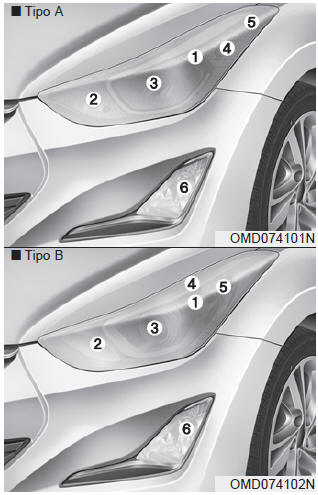

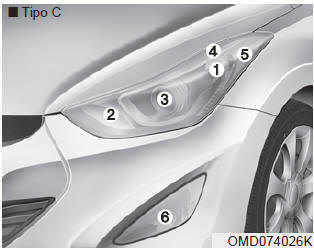

1. Intermitente
2. Faros (carretera)
3.  Faros (cruce)
4.  Luz de estacionamiento (posición)
5.  Indicador lateral
6.  Luz antiniebla*

* : si está equipado

Halógeno

• Siempre manéjelas con cuidado y evite arañazos y abrasiones. Si las bombillas están encendidas, evite el contacto con líquidos.

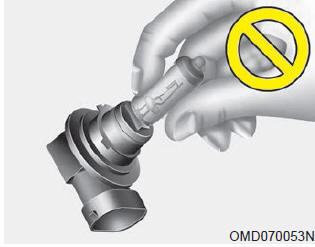

•  Nunca toque el cristal sin protección en las manos. El aceite residual podría calentar en exceso la bombilla y hacerla estallar cuando se encienda.
•  Sólo se debe encender cuando está montada en los faros.

  Sólo se debe encender cuando está montada en los faros.

•  Si una bombilla está dañada o agrietada, cámbiela de inmediato y deshágase de ella con cuidado.

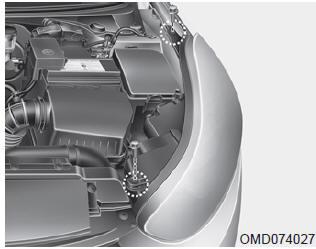

1. Abra el capó.
2.  Desconecte el cable negativo de la batería.
3.  Afloje los tornillos con un destornillador.
4.  Saque el conjunto de faros de la parte delantera del vehículo.
5.  Desconecte el conector/los conectores eléctrico(s) de la parte trasera del faro

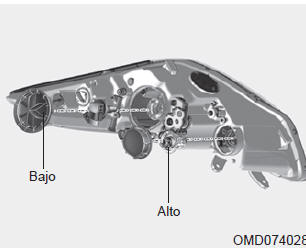

Bombilla de los faros (cruce/carretera)

6. Retire la cubierta de la bombilla de los faros girándola en sentido antihorario.
7.  Desconecte el conector de la toma de la bombilla del faro.
8.  Desenganche el cable de retén de la bombilla de faros presionándolo hasta abajo y luego empujándolo hacia arriba.
9.  Extraiga la bombilla del conjunto de faros.
10.  Instale la nueva bombilla y enganche el cable de retén en su lugar, alineándolo con la ranura de la bombilla.
11.  Conecte el conector de la toma de la bombilla del faro.
12.  Monte la cubierta de la bombilla de los faros girándola en el sentido a las agujas del reloj.

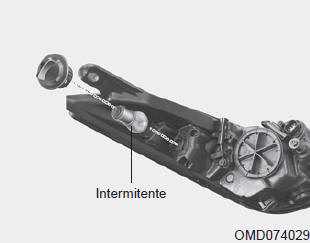

Intermitente de giro

Siga las pasos 1 a 5 de la página anterior.

6.  Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras del conjunto.
7. Extraiga la bombilla del portalámparas presionándola y girándola en sentido antihorario hasta que las lengüetas de la bombilla se alineen con las ranuras del portalámparas.

   Extraiga la bombilla del portalámparas.

8.  Inserte una nueva bombilla en el portalámparas y gírela hasta que encastre en su posición correcta.
9.  Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del portalámparas con las ranuras del conjunto. Empuje el portalámparas en el conjunto y gírelo en sentido horario.
10. Reinstale el conjunto de la luz en el cuerpo del vehículo.

Luz de estacionamiento (posición)

Si la luz LED no funciona, lleve a revisar el vehículo a un distribuidor HYUNDAI autorizado.

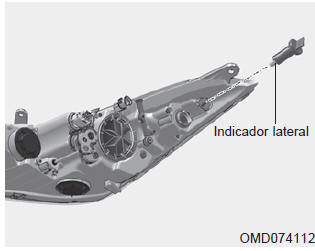

Marcador del lado delantero

Siga las pasos 1 a 5 de la página anterior.

6. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras del conjunto.
7. Retire la bombilla del portalámparas tirando de la mismo hacia fuera.
8.  Monte una bombilla nueva.
9. Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del portalámparas con las ranuras del conjunto. Empuje el portalámparas en el conjunto y gírelo en sentido horario.
10.  Reinstale el conjunto de la luz en el cuerpo del vehículo.

Bombillas antiniebla

1.  Desmonte el parachoques delantero debajo de la cubierta.
2.  Introduzca la mano en la parte trasera del parachoques delantero.
3.  Desconecte el conector eléctrico del portalámparas.
4.  Extraiga el portalámparas del conjunto de la carcasa girando el portalámparas en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras de la carcasa.
5.  Monte de nuevo el portalámparas en la carcasa alineando las lengüetas del portalámparas con las ranuras de la carcasa. Inserte el portalámparas en la carcasa y gire el casquillo en sentido horario.
6.  Conecte el conector eléctrico al portalámparas.
7.  Vuelva a montar la cubierta inferior del parachoques delantero.
