Mazda 3: Cambio de las bombillas exteriores
Faros (Con faros de fusión de xenón)
Bombillas de luces de cruce/carretera
No puede cambiar las bombillas de
luces de cruce/carretera Ud. mismo. Las
bombillas deben ser cambiadas en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Faros (Con faros halógenos)
Bombillas de luces de cruce
- Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha, y apague el motor.
- Verifi que que el interruptor de faros
está apagado.
- Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
![Mazda3. Bombillas de luces de cruce](images/books/3/8/index%2053.jpg)
- Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
![Mazda3. Bombillas de luces de cruce](images/books/3/8/index%2054.gif)
- Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
![Mazda3. Bombillas de luces de cruce](images/books/3/8/index%2055.gif)
- Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el refl ector tirando
suavemente derecho hacia atrás del
conector.
![Mazda3. Bombillas de luces de cruce](images/books/3/8/index%2056.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Bombillas de luces de carretera (Con
luces de marcha diurna)
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Levante el capó.
- Gire la cubierta hacia la izquierda y
desmóntela.
![Mazda3. Bombillas de luces de carretera](images/books/3/8/index%2057.gif)
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
![Mazda3. Bombillas de luces de carretera](images/books/3/8/index%2058.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Bombillas de luces de carretera (Sin
luces de marcha diurna)
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Levante el capó.
- Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
![Mazda3. Bombillas de luces de carretera](images/books/3/8/index%2059.gif)
- Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el refl ector tirando
suavemente derecho hacia atrás del
conector.
![Mazda3. Bombillas de luces de carretera](images/books/3/8/index%2060.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luces de marcha diurna/Luces de
posición (Con faros de fusión de xenón)
Debido a la complejidad y difi cultad del
procedimiento, las bombillas LED deben
ser cambiadas en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA |
No se puede cambiar la bombilla LED
debido a que está incorporada en la
unidad. Cambie la unidad. |
Luces de señal de viraje delanteras, Luces de posición (Con faros
halógenos)
- Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha, y apague el motor.
- Verifi que que el interruptor de faros
está apagado.
- Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
![Mazda3. Luces de señal de viraje delanteras, Luces de posición](images/books/3/8/index%2061.jpg)
- Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
![Mazda3. Luces de señal de viraje delanteras, Luces de posición](images/books/3/8/index%2062.gif)
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
- Desconecte la bombilla del conector.
Luces de señal de viraje delanteras
![Mazda3. Luces de señal de viraje delanteras](images/books/3/8/index%2063.gif)
Luces de posición (Con faros
halógenos)
![Mazda3. Luces de posición](images/books/3/8/index%2064.jpg)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Faros antiniebla delanteros *
- Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha, y apague el motor.
- Verifi que que el interruptor de luz para
neblina trasero está apagado.
- Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
![Mazda3. Faros antiniebla delanteros](images/books/3/8/index%2065.jpg)
- Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
![Mazda3. Faros antiniebla delanteros](images/books/3/8/index%2066.gif)
- Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
![Mazda3. Faros antiniebla delanteros](images/books/3/8/index%2067.jpg)
- Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el refl ector tirando
suavemente derecho hacia atrás del
conector.
![Mazda3. Faros antiniebla delanteros](images/books/3/8/index%2068.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luces de señal de viraje laterales, Luces
de freno (Tipo LED), Luces de cola
(Tipo LED), Luces de cola (Lado de la
tapa del maletero/Lado de la compuerta
trasera)* , Luz de freno de montaje alto
Debido a la complejidad y difi cultad del
procedimiento, las bombillas LED deben
ser cambiadas en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA |
No se puede cambiar la bombilla LED
debido a que está incorporada en la
unidad. Cambie la unidad. |
Luces de señal de viraje traseras, Luces de freno/cola (Tipo bombilla)
Sedán
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
- Retire el adorno trasero del maletero.
![Mazda3. Luces de señal de viraje traseras, Luces de freno/cola](images/books/3/8/index%2069.jpg)
- Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
- Retire el adorno lateral del maletero.
![Mazda3. Luces de señal de viraje traseras, Luces de freno/cola](images/books/3/8/index%2070.jpg)
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
- Desconecte la bombilla del conector.
Luces de señal de viraje traseras
![Mazda3. Luces de señal de viraje traseras](images/books/3/8/index%2071.gif)

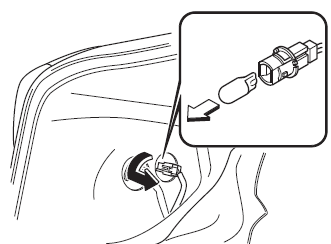

Luces de freno/cola (Tipo bombilla)
![Mazda3. Luces de freno/cola (Tipo bombilla)](images/books/3/8/index%2072.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Modelo con compuerta trasera
(Lado izquierdo)
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Retire la cubierta.
![Mazda3. Lado izquierdo](images/books/3/8/index%2073.gif)
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
- Desconecte la bombilla del conector.
Luces de señal de viraje traseras
![Mazda3. Luces de señal de viraje traseras](images/books/3/8/index%2074.jpg)
Luces de freno/cola (Tipo bombilla)
![Mazda3. Luces de freno/cola](images/books/3/8/index%2075.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

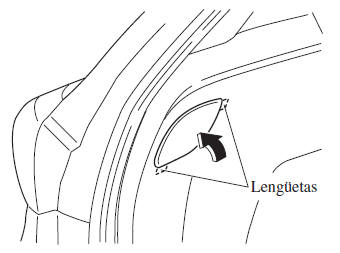

- Inserte las lengüetas de la cubierta e
instale la cubierta.
![Mazda3. Luces de freno/cola](images/books/3/8/index%2076.jpg)
NOTA |
Verifi que que la cubierta está bien
instalada. |
(Lado derecho)
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Gire la perilla y retire la cubierta.
![Mazda3. Luces de freno/cola](images/books/3/8/index%2077.gif)
- Gire el perno de aletas y el tornillo del
gato hacia la izquierda.
![Mazda3. Luces de freno/cola](images/books/3/8/index%2078.gif)
- Retire el gato
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
- Desconecte la bombilla del conector.
Luces de señal de viraje traseras
![Mazda3. Luces de señal de viraje traseras](images/books/3/8/index%2079.gif)
Luces de freno/cola (Tipo bombilla)
![Mazda3. Luces de freno/cola](images/books/3/8/index%2080.gif)
- Instale la bombilla nueva.
- Inserte el perno de aletas en el gato
con el tornillo del gato apuntando
hacia abajo y gire el perno de aletas
hacia la derecha para apretarlo
temporariamente.
- Gire el tornillo del gato en la dirección
indicada en la fi gura.
![Mazda3. Luces de freno/cola](images/books/3/8/index%2081.gif)
- Gire el perno de aletas completamente
para asegurar el gato.
NOTA |
Si el gato no está completamente
seguro, podría hacer ruido al conducir.
Asegúrese que el tornillo del gato está
bien apretado. |
- Instale la cubierta en el orden inverso al
desmontaje.
- Inserte las lengüetas de la cubierta e
instale la cubierta.
![Mazda3. Luces de freno/cola](images/books/3/8/index%2082.jpg)
NOTA |
Verifi que que la cubierta está bien
instalada. |
Luces de marcha atrás (Sedán), Luces
de marcha atrás/Faro antiniebla trasero
(Modelo con compuerta trasera) *
Sedán
- . Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
- Retire el adorno de tapa del maletero.
![Mazda3. Sedán](images/books/3/8/index%2083.jpg)
- Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
![Mazda3. Sedán](images/books/3/8/index%2084.gif)
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
- Desconecte la bombilla del conector.
![Mazda3. Sedán](images/books/3/8/index%2085.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Modelo con compuerta trasera
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Retire la cubierta.
![Mazda3. Modelo con compuerta trasera](images/books/3/8/index%2086.gif)
- Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
![Mazda3. Modelo con compuerta trasera](images/books/3/8/index%2087.gif)
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
- Desconecte la bombilla del conector.
![Mazda3. Modelo con compuerta trasera](images/books/3/8/index%2088.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Faro antiniebla trasero (Sedán) *
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
- Desconecte la bombilla del conector.
![Mazda3. Faro antiniebla trasero](images/books/3/8/index%2089.jpg)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luces de placa de matrícula
Sedán
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
- Retire el adorno de tapa del maletero.
![Mazda3. Sedán](images/books/3/8/index%2090.jpg)
- Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
- Desconecte la bombilla del conector.
![Mazda3. Sedán](images/books/3/8/index%2091.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Modelo con compuerta trasera
- Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
- Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
- Desconecte la bombilla tirando de
conector.
![Mazda3. Modelo con compuerta trasera](images/books/3/8/index%2092.gif)
- Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Faros (Luces de cruce/carretera)
Luces de marcha diurna
Faros (Luz de cruce)
Faros (Luces de carretera)/Luces de marcha diurna *
Faros antiniebla delanteros *
Luces de señal de v ...
Luces en el techo (Delanteras)/Luces
para lectura de mapas * , Luces en
el techo (Delanteras) * , Luces en el
techo (Traseras) * , Luces de espejos
cosméticos*
Envuelva un destorn ...
Otros materiales:
Buenas prácticas de conducción
No ponga el vehículo en punto
muerto para bajar una pendiente.
Es una acción extremadamente
peligrosa.
No "se apoye" en el pedal del
freno. Ello podría causar el
sobrecalenta-miento y un mal
funcionamiento de los frenos y las
piezas relacionada ...
Sustitución ruedas/neumáticos
Este sistema requiere equipamientos
específicos (ruedas, neumáticos, sensores...).
Consulte a un Representante de la
marca para sustituir los neumáticos y
para conocer los accesorios disponibles
y compatibles con el sistema: la
utilización de cualquier otro acceso ...
Connect Phone (Enlazar teléfono)
NOTA:
El comando Add phone (Agregar teléfono)
no está disponible cuando el
vehículo está en movimiento.
Menú principal
Connect Phone (Enlazar teléfono)
Add phone (Agregar teléfono) A
Select Phone (Seleccionar teléfono)
B
...
