Citroen C4: Luces delanteras

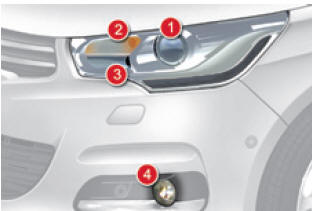

Modelo con luces de xenón y faros direccionales
- Luces de cruce/carretera direccionales (D1S)
- Indicadores de dirección (PY21W ámbar)
- Luces diurnas/de posición (P21/5W XL)
- Faros antiniebla (H11)
| Riesgo de electrocución La sustitución de las lámparas de xenón (D1S) debe efectuarse en la red CITROËN o en un taller cualificado. |

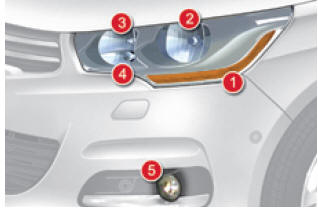

Modelo con luces halógenas (tipo 1)
- Indicadores de dirección (H21 blanca)
- Luces de cruce (H7)
- Luces de carretera (H1)
- Luces diurnas/de posición (P21/5W XL)
- Faros antiniebla (H11)
| Con las lámparas con centradores de tipo H1, H7... respete su posición para garantizar que la calidad del alumbrado sea óptima. |

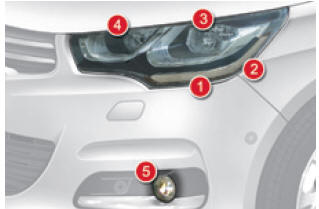

Modelo con luces halógenas y firma luminosa de LED* (tipo 2)
- Indicadores de dirección (LED)
- Luces diurnas/de posición (LED)
- Luces de cruce (H7)
- Luces de carretera (H7)
- Faros antiniebla (H11)
| Para las lámparas con centradores de tipo H1, H7... respete su posición para garantizar que la calidad del alumbrado sea óptima. |

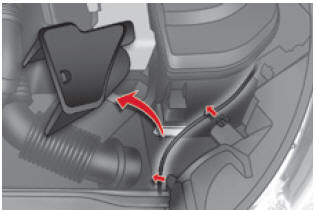

Acceso a las lámparas
Según la motorización, y sólo en el lado izquierdo, debe realizar previamente las siguientes operaciones para acceder a las tapas de protección de las lámparas.
- Retire el deflector de aire desenganchando sus tres soportes.
- Suelte las fijaciones del cable de mando de apertura del capó.
- Desplace el cable hacia abajo.
Después de sustituir la lámpara correspondiente, vuelva a colocar cada elemento en su sitio (cable y deflector).

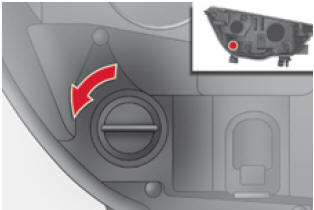

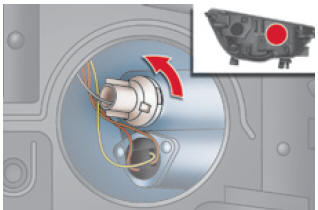

Cambio de los indicadores de dirección
| Un parpadeo más rápido del testigo de indicador de dirección (derecho o izquierdo) indica el fallo de una de la |
Modelo con luces halógenas (tipo 1)
- Gire el portalámparas un cuarto de vuelta y retírelo.
- Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.

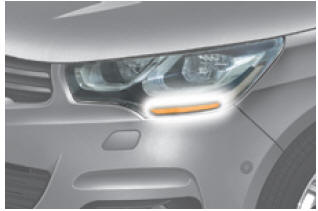

Modelo con luces halógenas (tipo 2)
Para la sustitución de este tipo de diodos electroluminiscentes, consulte en la red CITROËN o en un taller taller cualificado.
Modelo con luces de xenón
- Retire la tapa de protección tirando de la lengüeta.
- Gire un cuarto de vuelta el portalámparas y retírelo.
- Gire un cuarto de vuelta la lámpara y sustitúyala.
Para el desmontaje, efectúe estas operaciones en sentido inverso.
| Las lámparas de color ámbar, como los indicadores de dirección, deben sustituirse por lámparas de las mismas características y color. |

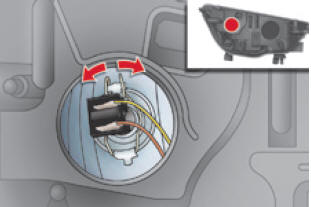

Cambio de las luces de cruce (en modelo con luces halógenas)
- Retire la tapa de protección tirando de la lengüeta.
- Desconecte el conector.
- Separe los muelles para soltar la lámpara.
- Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso
| Al realizar el montaje, cierre con mucho cuidado la tapa de protección para garantizar la estanqueidad del faro. |

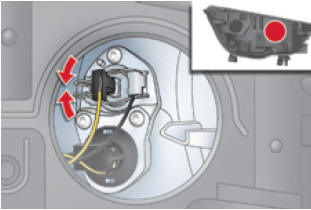

Cambio de las luces de carretera (en modelo con luces halógenas de tipo 1)
- Retire la tapa de protección tirando de la lengüeta.
- Desconecte el conector.
- Apriete los muelles para soltar la lámpara.
- Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.

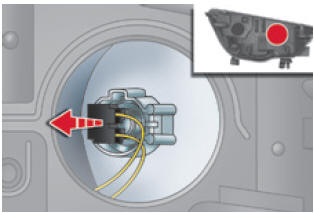

Cambio de las luces de carretera (en modelo con luces halógenas de tipo 2)
- Retire la tapa de protección tirando de la lengüeta.
- Desconecte el conector.
- Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.

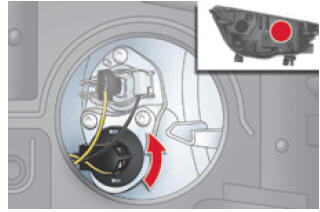

Cambio de las luces diurnas/de posición (en modelo con luces de xenón o halógenas de tipo 1)
- Retire la tapa de protección tirando de la lengüeta.
- Desconecte el conector.
- Gire un cuarto de vuelta el portalámparas y retírelo.
- Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.

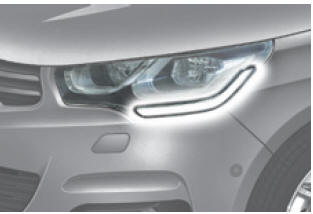

Cambio de las luces diurnas/de posición (en modelo con luces halógenas de tipo 2)
Para la sustitución de este tipo de luces con diodos electroluminiscentes, consulte en la red CITROËN o en un taller cualificado.

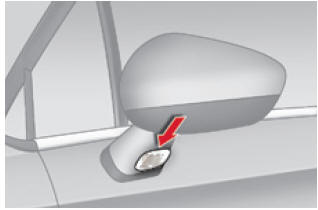

Cambio de los repetidores laterales de intermitente integrado
- Inserte un destornillador plano en el centro del repetidor, entre éste y la base del retrovisor.
- Mueva el destornillador plano para extraer el repetidor y retírelo.
- Desconecte el conector del repetidor.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para adquirirlos, contacte con la red CITROËN o con un taller cualificado.

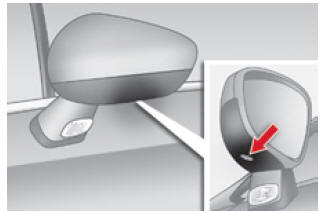

Cambio de las luces laterales (LED)
Para cambiar este tipo de lámparas de diodos electroluminiscentes, consulte en la red CITROËN o en un taller cualificado.

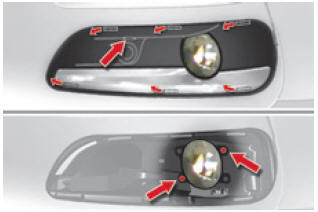

Cambio de los faros antiniebla
- Introduzca un destornillador plano en el orificio del embellecedor.
- Tire, haciendo palanca, para soltar el embellecedor del paragolpes (el sensor de ayuda al estacionamiento permanece unido al embellecedor).
- Retire los dos tornillos de fijación del módulo y sáquelo de su alojamiento.
- Desconecte el conector del portalámparas.
- Gire un cuarto de vuelta el portalámparas y retírelo.
- Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones, pero en sentido inverso.
Para cambiar estas lámparas, también puede consultar con la Red CITROËN o con un taller cualificado.
